Блок питания АТХ – ремонт схема переделка

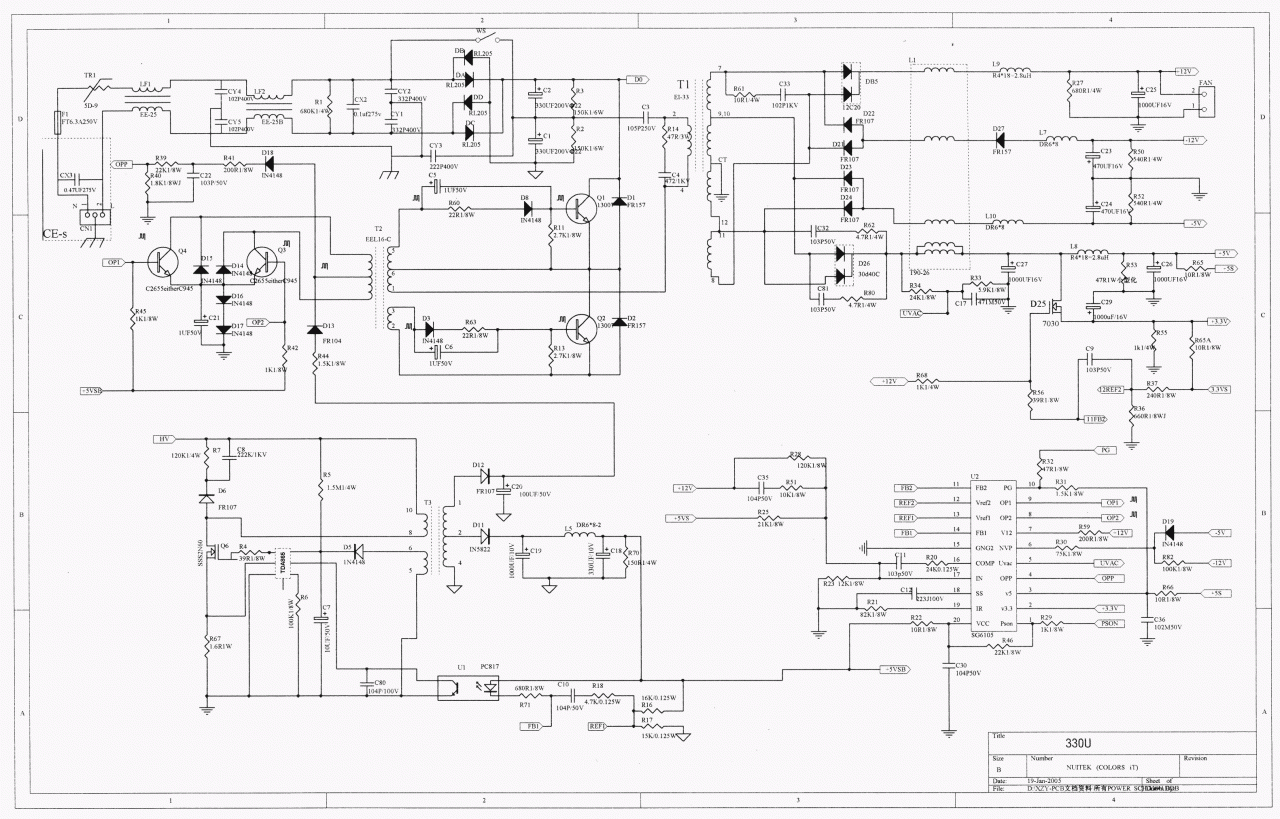

Первый больной – без перепайки SG6105D не выдавал даже дежурное – вернее выдавал 2 вольта вместо 5 (источник дежурного именно по этой схеме с полевиком а вот ref1 fb1 поменяны с ref2 fb2).

Все силовые транзисторы заменил – не выдержали. Причина неисправности – плохо затянут винтик крепящий полевик к радиатору, он только чуть чуть к прокладке прижимался. Вместе с полевиками и силовыми транзисторами меняется обычно стабилитрон на выходе дежурки, в этот раз не сгорел, и все резисторы низкоомные у транзисторов – их номинал 1 ом и 10 ом, остальные обычно не сгорают. Если видимых повреждений нет а не работает – проверяется цепь запуска дежурного источника. R5.  Хороший совет – подать при ремонте дежурное с внешнего источника с амперметром и посмотреть ток, а заодно как срабатывает оптоэлектронный ключ – при 5 вольтах или ниже а можно и осциллографом посмотреть сигнал на выходах и катушке, дешевле ремонт обойдется и скорее всего без взрывов.
