Дистрибутив фрюхи часто называют самым подходящим для решения прикладных сетевых задач в локальной сети. Сегодня мы займемся решением одной из сетевых задач — настройкой шлюза на Freebsd 10 для доступа в интернет из локалки. Это простой, популярный и востребованный функционал сервера, который можно расширять дополнительными возможностями.

Введение

Будем использовать следующую версию системы для решения нашей задачи по настройке шлюза:

Если вы еще не установили систему, то рекомендую мою статью с подробным описанием установки Freebsd 10 с видео в конце. Если вдруг будете устанавливать в качестве виртуальной машины на Hyper-V, то у меня есть отдельная заметка на эту тему с описанием поддержки ядром freebsd гипервизора Hyper-V.

На сервере установлены 2 сетевые карты:

• hn0 — внешний интерфейс, получает интернет от провайдера, настройки по dhcp
• hn1 — локальная сеть, адрес 10.20.30.1, установлен вручную

В нашу задачу по настройке программного freebsd роутера будет входить настройка маршрутизации на сервере, установка и настройка ipfw, включение nat, настройка локального dhcp и dns сервера.

Если у вас недостаточно опыта и вы не чувствуете в себе сил разобраться с настройкой шлюза самому с помощью консоли сервера — попробуйте дистрибутив на основе centos для организации шлюза и прокси сервера в локальной сети — clearos. С его помощью можно через браузер настроить весь необходимый функционал. В отдельной статье я подробно рассказал о настройке и установке clearos.

Подготовка сервера к настройке шлюза

Подробно вопрос настройки сервера Freebsd 10 я рассмотрел отдельно. Рекомендую ознакомиться с материалом. Здесь я не буду останавливаться на нюансах, а просто приведу команды, которые нам необходимы, без комментариев и подробных пояснений.

Любую настройку я предпочитаю начинать с обновления системы. Выполним его:

Теперь установим mc, я привык работать в нем:

Включаем синхронизацию времени. Для этого добавляем в /etc/rc.conf

И запускаем демон ntpd:

Теперь проверим сетевые настройки. Первый сетевой интерфейс я настроил еще во время установки, поэтому доступ в интернет на сервере уже есть. Вот мой конфиг сети:

Не забываем добавить dns сервер в /etc/resolv.conf.

Настройка ipfw и ядерного nat на Freebsd 10

Для того, чтобы включить firewall и nat на будущем freebsd маршрутизаторе можно просто подгрузить необходимые модули ядра. Так сделать проще всего и быстрее, но есть нюанс. Как только вы загружаете модуль ipfw, вы теряете доступ к серверу. Если вы работаете не за консолью, а скорее всего это так, тем более если у вас вообще нет доступа к консоли сервера, то делать так не рекомендуется по понятным причинам. Поэтому мы поступим по-другому. Добавим необходимые опции в ядро, в том числе и опцию, которая делает по-умолчанию фаервол открытым, соберем новое ядро и установим его. Так мы не потеряем удаленный доступ к серверу.

Перед сборкой ядра обновим исходники системы. Я предпочитаю это делать через svn. Если он у вас не установлен, то установите:

Теперь обновляем исходники:

Копируем стандартное ядро и добавляем туда новые строки:

Собираем и устанавливаем новое ядро:

Добавляем в файл /boot/loader.conf строку:

Перезагружаем сервер:

Добавляем в /etc/rc.conf следующие строки (комментарии уберите):

Идем в указанную папку и создаем там файл для правил ipfw:

Содержание этого конфига приведу в виде ссылки на скачивание уже готового файла с подробными комментариями. Думаю, вы без проблем разберетесь в настройках. Здесь не хочу на этом подробно останавливаться, все же тема настройки ipfw это отдельный разговор, у нас задача настроить роутер. Вот готовый набор правил — rc.firewall. Не забудьте указать свои интерфейсы и ip адреса. Если ошибетесь, потеряете доступ к серверу. Когда все настроите, отключите логирование. Там по-умолчанию стоит запись логов на правила nat и deny all.

Копируем скрипт безопасного редактирования правил и делаем его исполняемым:

Подробно о том, что это за скрипт и как он работает я рассказал в теме по настройке freebsd, ссылку на которую давал в начале. Активируем новые правила запуском скрипта:

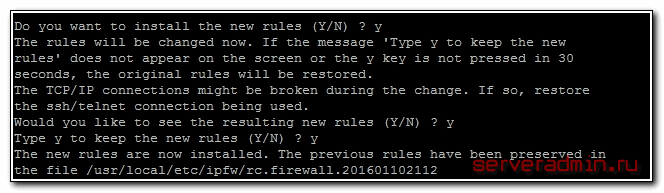

Откроется список правил в редакторе по-умолчанию. Там уже будут все правила. Можете еще раз их проверить и если все в порядке, сохраняете файл и выходите из редактора. В консоли вы увидите следующее:

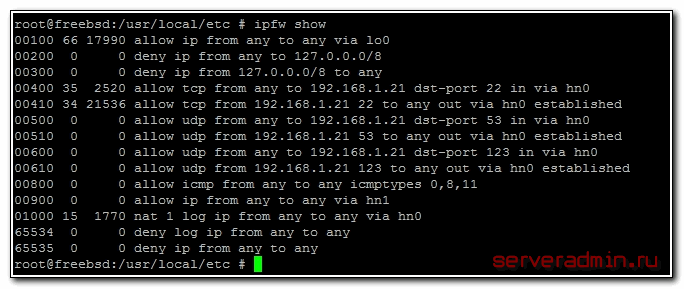

Проверим примененные правила:

Если доступ к роутеру не потеряли, значит все в порядке. Можно перезагрузить сервер и все добавленные параметры в rc.conf активируются. Сделайте это и попробуйте на каком-нибудь компьютере в сети пропинговать адрес в интернете по ip, к примеру 8.8.8.8. Если пинги пройдут, значит все в порядке.

Поле того, как убедитесь, что ipfw настроен корректно, правила применятся и доступ к серверу есть, можете перевести его из открытого режима работы (последнее правило автоматически устанавливается allow all from any to any) в закрытый. Для этого в файл /boot/loader.conf добавьте строку и перезагрузите сервер:

На этом основная настройка шлюза на Freebsd 10 окончена. Клиенты смогут выходить в интернет. Но для удобства необходимо на шлюз установить и настроить dhcp и dns сервер, для обслуживания запросов пользователей. Иначе придется вручную забивать сетевые параметры и использовать сторонний dns сервер.

Установка и настройка dnsmasq

Для нашего роутера на freebsd подойдет любой dns и dhcp сервер. Можно использовать традиционные named и dhcp-server. Но для простоты и удобства, когда не нужен дополнительный функционал, я предпочитаю использовать простой и быстрый в настройке dnsmasq.

Устанавливаем dnsmasq на Freebsd шлюз:

Приводим конфиг к следующему виду:

Добавляем в /etc/rc.conf:

Запускаем программу:

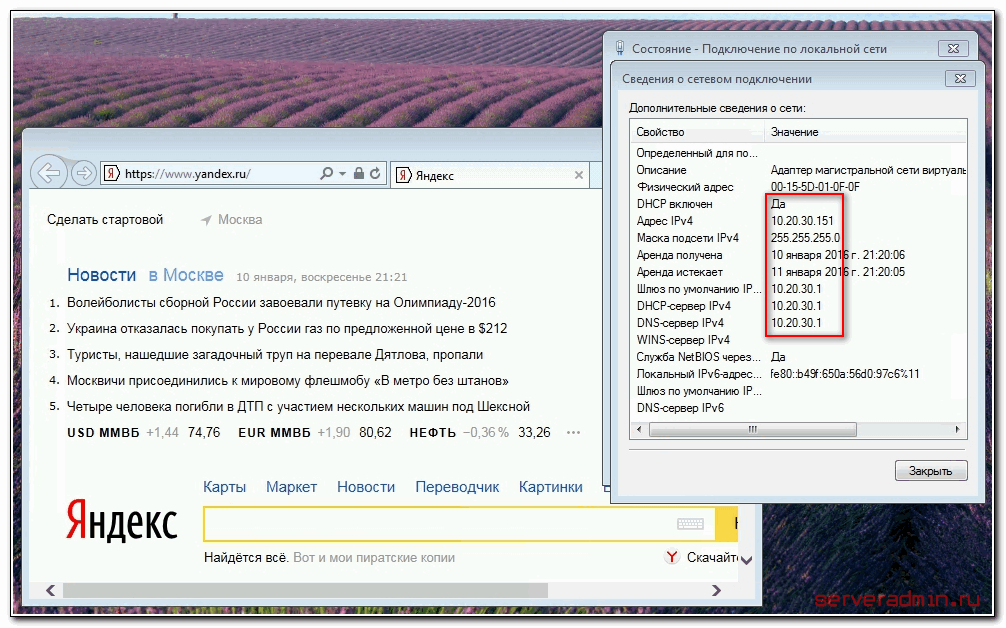

Все, теперь наш шлюз полностью готов. Настраиваем на клиентах получение настроек по dhcp и проверяем работу интернета.

Информацию о выданных leases dhcp сервера dnsmasq можно посмотреть в файле /var/db/dnsmasq.leases.

Анализ сетевой активности в freebsd с помощью iftop

Иногда хочется посмотреть, что происходит на роутере и кто использует интернет в данный момент. По-умолчанию, в системе нет готового средства для получения этой информации. На помощь нам придет простая программа iftop, которая позволяет в режиме реального времени посмотреть активность на сетевом интерфейсе.

Устанавливаем iftop на настроенный Freebsd шлюз:

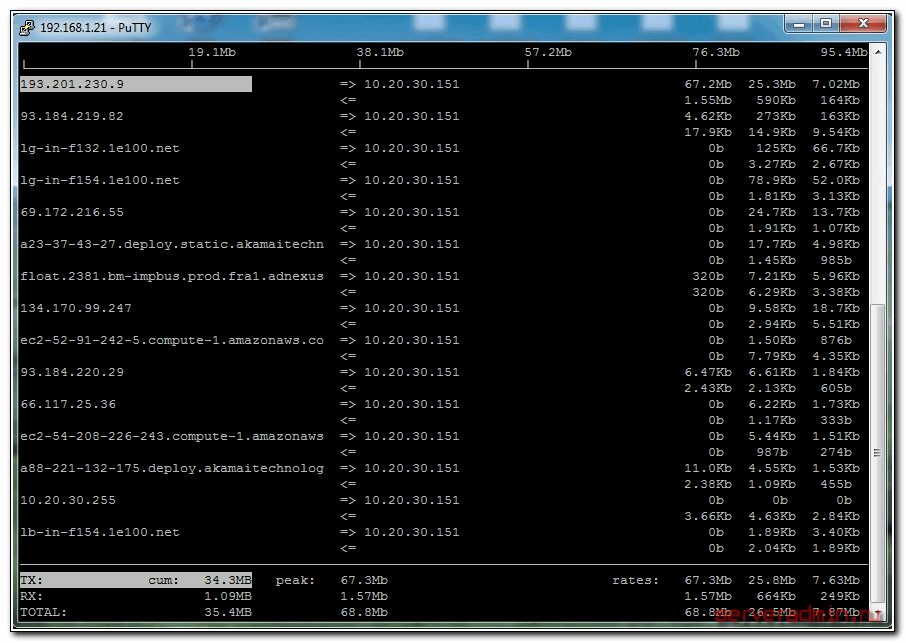

Запускаем iftop с указанием интерфейса и отображением используемых портов:

Видим любопытную картину — кто, куда, по какому порту и с какой скоростью лезет.

Я для примера на одном из компьютеров запустил генератор трафика интернета. Он занял почти весь канал и это стало отлично видно на роутере с помощью iftop. Конечно, эта простая утилита не решает всех вопросов по мониторингу сетевой активности, но для представления текущей картины подходит, если вам не нужно что-то большее.

Заключение

Подведем итог того, что сделали. За короткое время настроили полноценный шлюз (по сути программный роутер) на базе Freebsd 10 для обеспечения выхода в интернет клиентов за сервером. При этом обеспечили автоматическое получение настроек. Даже на скромном виртуальном сервере такой шлюз способен переварить достаточно большой траффик.

Вся настройка занимает буквально 10-15 минут. Основное время уходит на сборку ядра. Чем выше версия Freebsd, тем дольше оно собирается, несмотря на то, что скорости железа существенно возрастают.

Пройдемся по пунктам и разберемся с тем, что конкретно мы сделали:

1. Подготовили сервер к настройке шлюза.
2. Пересобрали ядро с необходимыми параметрами.
3. Настроили ipfw и nat, включили маршрутизацию.
4. Установили и настроили dnsmasq для раздачи сетевых настроек по dhcp и dns сервера.
5. Установили iftop для простейшего анализа сетевой активности на внешнем интерфейсе.

Этого достаточно для полноценной работы шлюза на Freebsd 10. Если есть необходимость подсчета пользовательского траффика или ограничения доступа к определенным ресурсам, можно настроить прокси сервер squid и sams2 к нему.
