сейчас проще сделать плату управления, чем починить старую.. Особенно, если там защита от чтения программы – на стиралках вроде как нет. Да и сложность контроллера небольшая, в советских был коммандоаппарат – простое устройство а не микроконтрллер.
Первое решение вопроса – перекладываю с Киевского сайта, а то он из Киева открывается а из России нет.
Не для изготовления самому стиральной машины – Орки берут тележку и лезут ночью к Киевской губернии, там есть стиралка в каждой хате. Кстати, остались девки, а парней увели куда то драться.. А если серьезно, купить новую будет дешевле, пусть за 25 – 30 тысяч Российскими, или 60 с сушкой. Один комплект запчастей не выгодно, или ремонт одной машинки.
На Митинском рынке в Москве была распродажа стиралок с новыми запчастями, не продалась, поцарапана, оборван шнур, треснуло стекло .. по 5000р за каждую.
А вот если их в мастерской с пяток – тогда все запускаем. А не вывозим в Европу, заплатив за утилизацию.
Ремонт любого блока управления от старой стиральной машины – и от сушильной тоже.
поскольку комментарии довольно толковые – большую часть сохраняю.

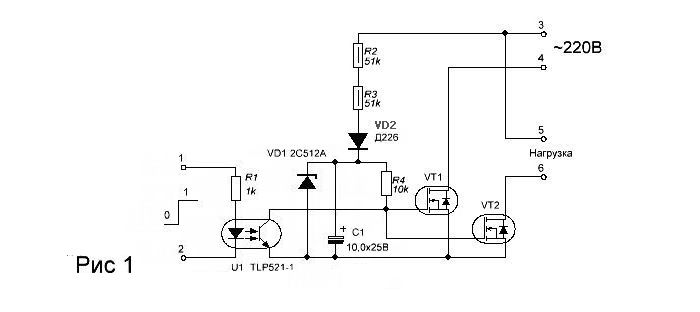

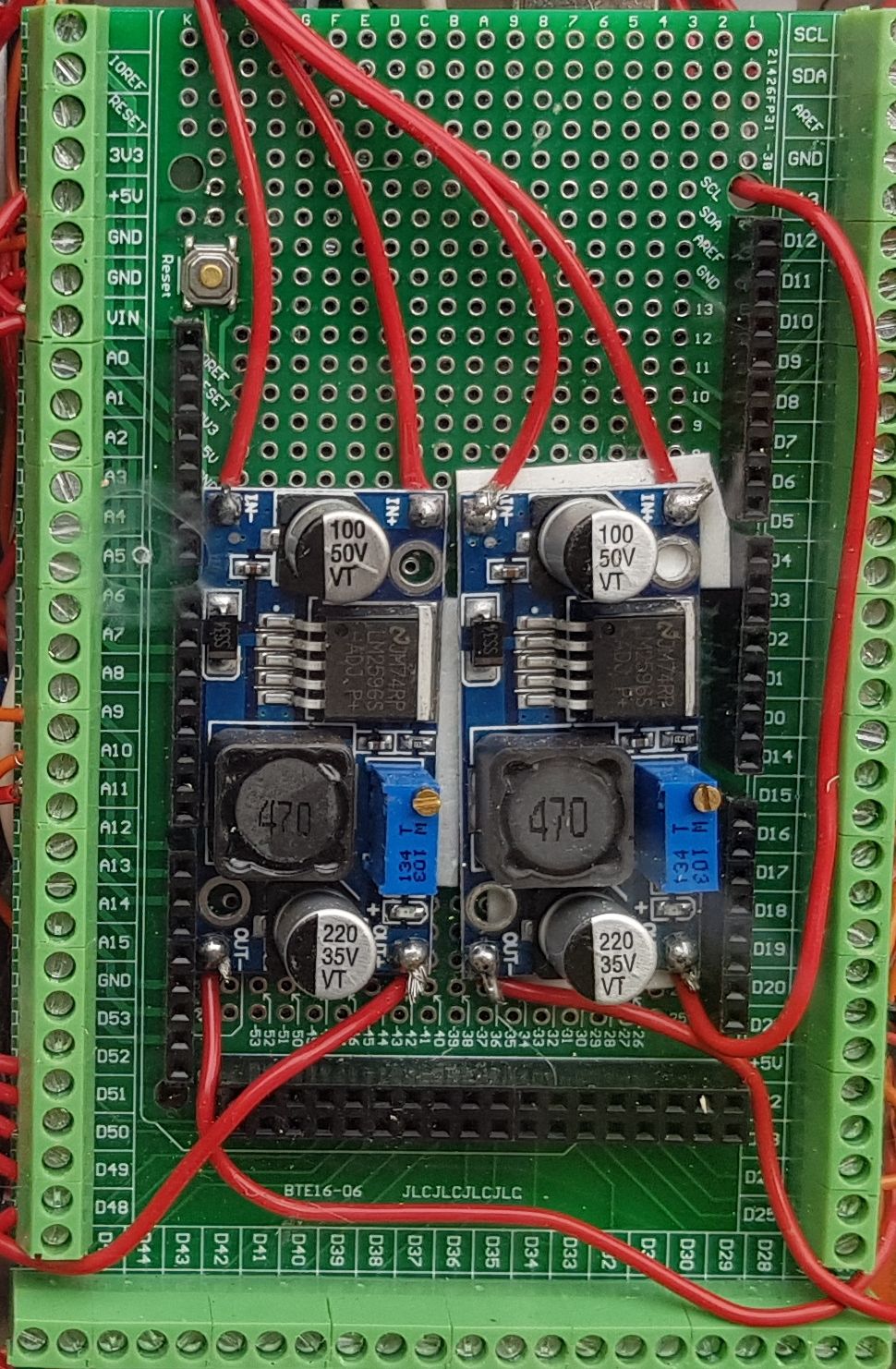

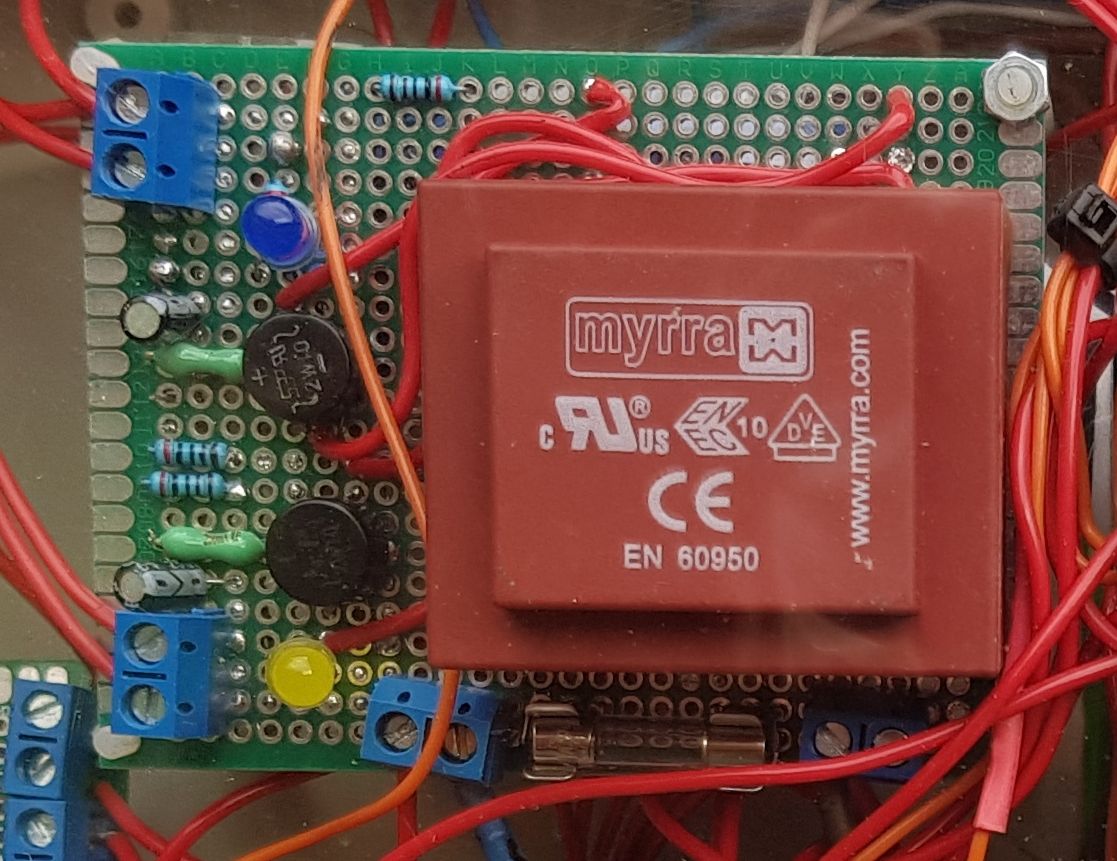

- первая конструкция самая простая, стирка только в одно направление вращения, датчики при отжиме и уровень воды не проверяется вроде. Машинку включать на улице, что бы не было потопа в доме.
