Как сделать крышу каркасного дома своими руками
ОБНОВЛЕНО: 4 ЯНВАРЯ 2018 / 28 КОММЕНТАРИЕВ
Как сделать крышу каркасного дома шириной 9 метров.
Наконец дошел я в своем каркасном доме и до крыши. На улице стояло 15 декабря и я понял, что крышу один сделать не успеваю, а скоро пойдет снег (а как потом оказалось, и дождь), поэтому я решил позвать на помощь бригаду знакомых строителей. Забегая вперед, скажу, что, к своему восторгу, основной каркас из 42 стропил с пленкой, обрешеткой и контробрешеткой был поставлен всего за 11 часов силой меня и 4 хлопцев (за контактами этих гигантов обращаться в комментарии или на почту). Сами понимаете, с фотографиями процесса туго, так как за 11 часов не было времени даже поесть или присесть. Задача была жесткая – сделать все за один день.

Но мы и не с таким справлялись.

А теперь обо всем по порядку.

Расчеты по моей крыше я делал в тексте о расчете сечения стропил.

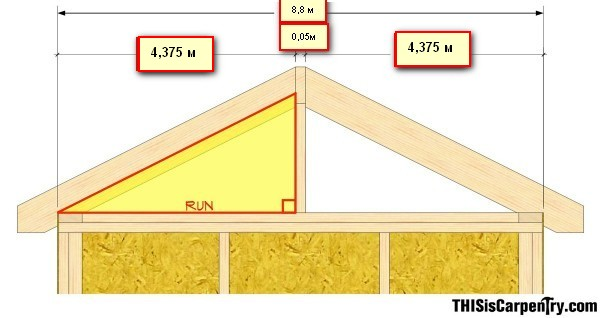

Напомню, изначальные данные:

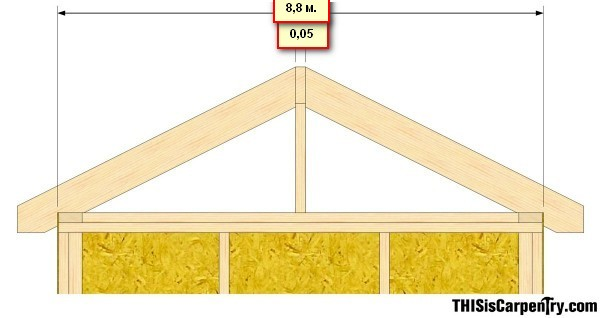

Дом шириной 8,75 метров + обшивка дюймовкой еще 5 сантиметров = 8,8 метров.

Соответственно, пролеты балок перекрытия:

Напомню, что снеговая нагрузка в нашем регионе 240-320 кг на м2, т.е. очень серьезная. По расчетам стропило должно быть сечением минимум 176 мм. Поэтому я взял стропила 190×45 мм с легким запасом (вообще, оно было 200×50 мм, но подсохло).
О вырезах в стропилах я рассказывал в тексте как правильно делать вырезы в стропилах.

В теории все звучало достаточно сложно, но на практике парни напилили и сделали вырезы во всех 40 с лишним стропилах за полтора часа и это при том, что многие были кривыми и их приходилось ровнять по всей длине под один размер.
Сейчас подробно расскажу, как шла работа, чтобы вы могли потом использовать.

1. Определяем центр здания с обоих фронтонов, натягиваем ниточку. Ставим по этим ниточкам доску плашмя 150×50, которая будет служить опорой для подконьковой доски и приколачиваем ее к перемычкам перекрытия, а также к лагам перекрытия с произвольным шагом. На следующих фото она будет видна.

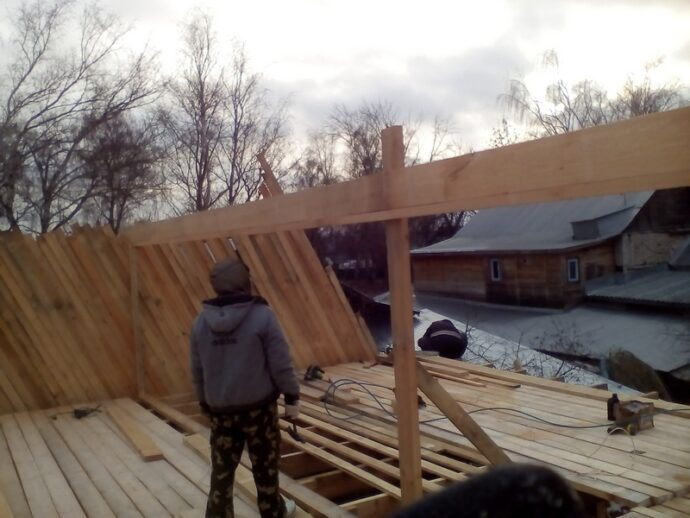

2. Выставляем по краям и центру здания опоры под конек (в нашем случае по расчету под угол кровли 26 градусов они составляли 2,1 метра). По краям здания мы прибили их к обшивке (у меня уже была выпущена обшивка дюймовкой на фронтон), по центру прихватываем опору снизу и делаем для нее укос к перекрытию, чтоб не падала.
3. Подбираем самые ровные доски (в нашем случае хватило двух досок длиной в сумме 12,2 метров, как раз дом длиной 11,25 метров и примерно 45 см с каждой стороны на фронтонный свес).

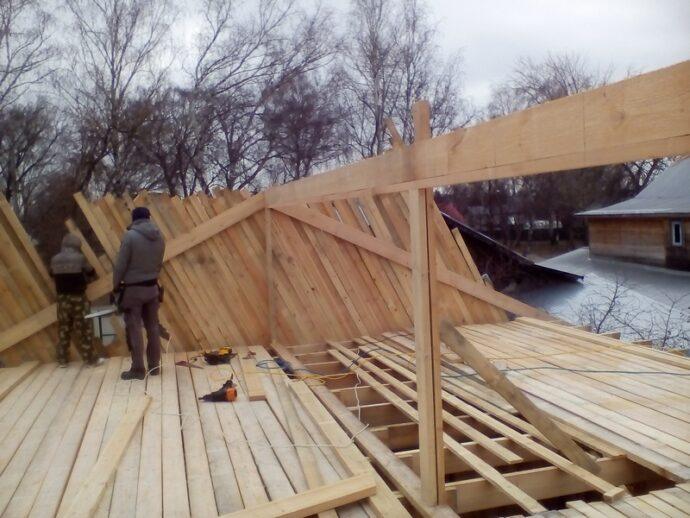

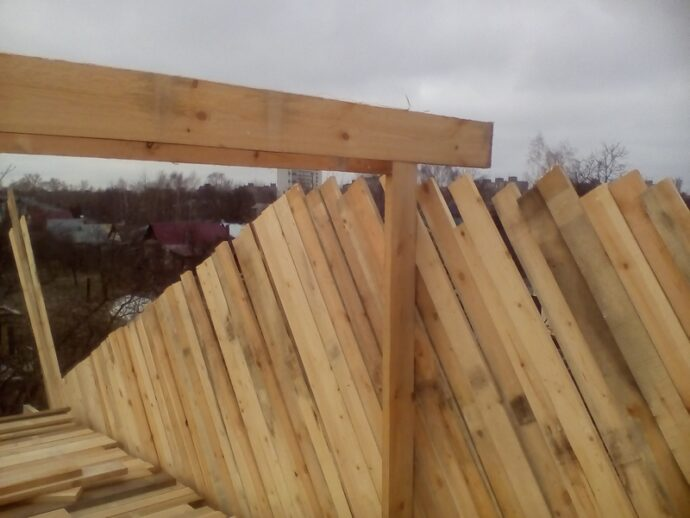

   Выставляем конек.

Качество фото не очень, увы.

4. Сортируем все стропила, делим на 3 кучи: идеальные, нормальные и совсем плохие.

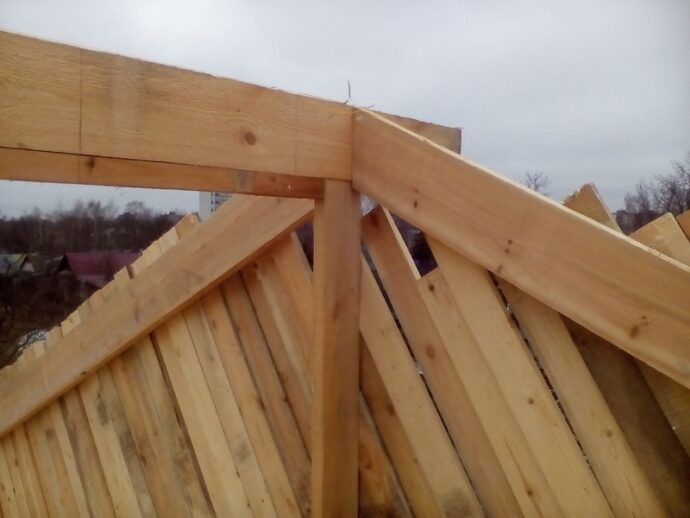

   Идеальные берем на первые 2 стропила, которые будут выступать лекалами. Для этого берем первую идеальную доску, делаем вырез под конек и прикладываем к нему, но повыше на 3-4 сантиметра. Теперь снизу другой человек отмечаем место и глубину выреза в стропилине так, чтобы она потом при опускании на 3-4 сантиметра туда села.
5. Теперь 2 лекала получившихся приставляем к коньку и смотрим, есть ли щели. Нет? Отлично, прикладываем их же на другом фронтоне (вдруг дом кривой?). В нашем случае дом был почти идеален +-5 мм, так что все стропила получились одинаковые.

Отдаем лекала вниз, и там за час нам напиливают еще 40 штук таких же (один бы я пилил их целый день). Выбирают на стропила доски нормальные, в конце пришлось брать совсем плохие, но их подрезали по всей длине под один размер (190 мм).

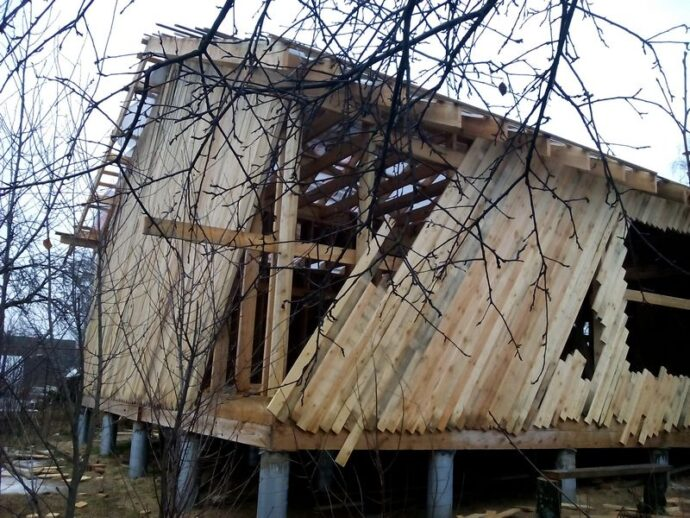

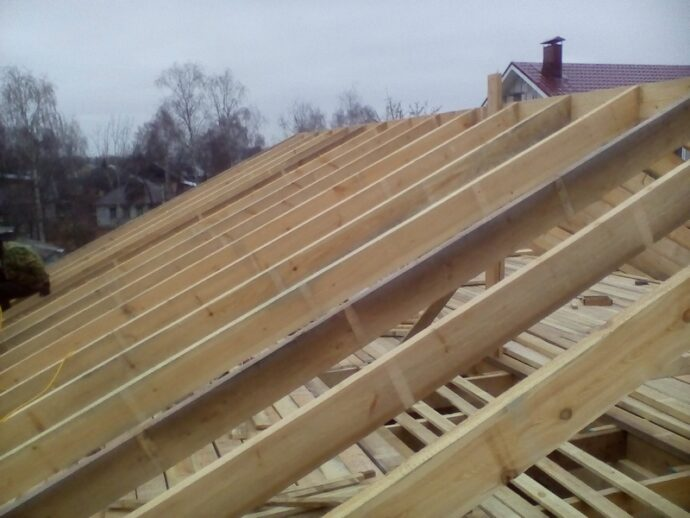

Итог

Красота, не так ли?

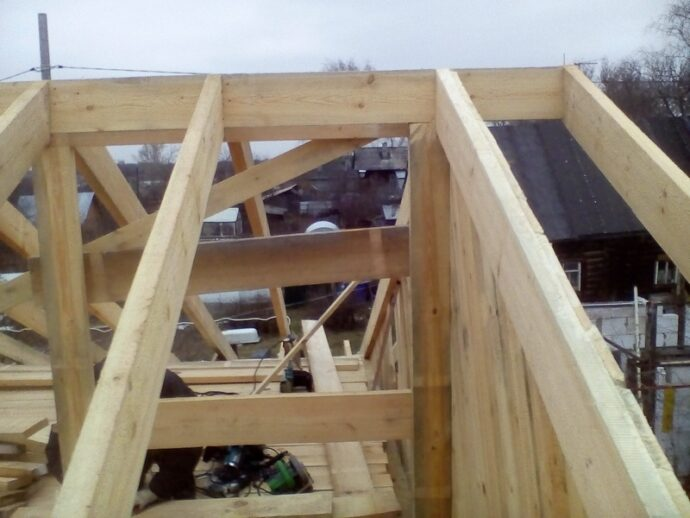

6. После того, как все обычные стропила были поставлены, мы перешли к выносным стропилам (консолям), которые также являются основой для торцевой доски.

Сначала мы их ставим на временную доску, прибитую к стене, и крепим к коньку. А уже после этого натягиваем нитки (чтобы не распирать консоль) и набиваем между выносным стропилом и обычными с обшивкой – перемычки.

Ух высоко!

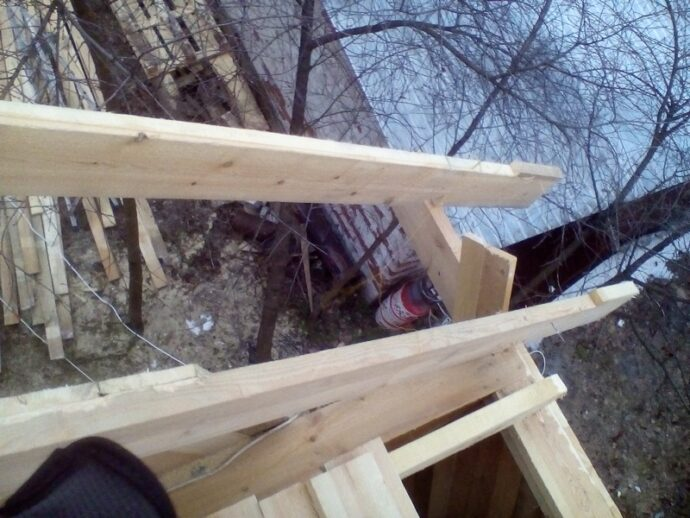

В итоге они выглядят так:

7. Теперь время добавить под конек временные опоры.

По расчет при моем уклоне и снеговой нагрузки – нужна опора под конек сечением минимум 100×100 с шагом 1100 мм (подсчитано на норвежском софте по расчету нагрузок). Многие ставят опоры под конек 150×40(как мои временные на фото) , но это неправильно, так как крепость на прогиб в таком случае считается по наименьшему сечению и равно 40 мм, а 40 мм мою нагрузку не держит. Правда есть вариант сделать укосины с двух сторон между каждой каждой опорой, тогда они будут достаточно крепки.

8. Следующим этапом было натягивание гидроизоляции и набивание контробрешетки.
   Заметьте, первый коротыш контробрешетки натягивается на конец стропила без гидроизоляции.

Гидроизоляция не доводится до карниза, чтобы крыша лучше проветривалась.

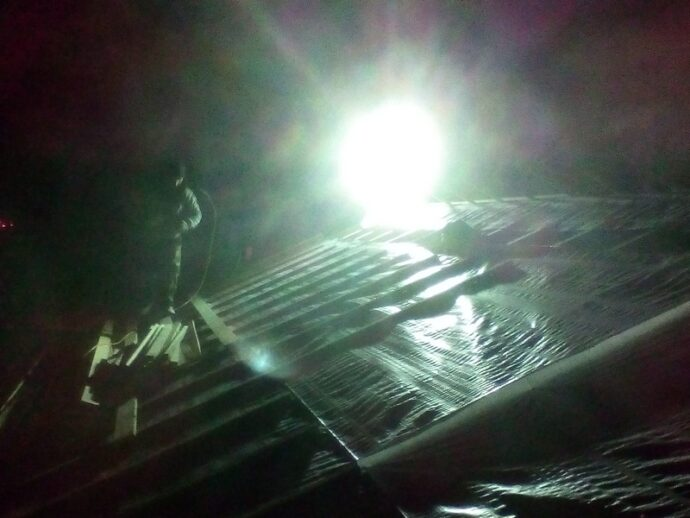

9. И теперь пришел черед обрешетки с шагом 350 мм под металлочерепицу. Ее хлопцы делали со скоростью ветра. Я только успел с напарником сделать все консольные выносы, а они сделали обрешетку на обоих скатов и подгоняли нас.

Ох и устали же все участники этого мероприятия!

А это результат:

В итоге к 22-00 мы сделали все, что хотели и разъехались по домам. Мне одному осталось доделать карнизы, фронтонные свесы и обрешетку в некоторых местах ну и конечно покрыть крышу металлом.

Таким образом можно сделать каркасную крышу с пролетом 9 метров и несущей стеной посередине.

Если хотите, чтобы эта классная бригада приехала и к вам на стройку, пишите мне (можно в красное окошечко справа экрана)!

Об Максим Казаков
Самостоятельно спроектировал и своими руками строю каркасный дом по всем правилам каркасного домостроения. Веду блог о правильном каркасостроении по канадской и скандинавской технологии. Строю и проектирую каркасные дома.

Reader Interactions
Комментарии
Аноним

25.12.2015 AT 17:34

норм

MaximKazakov

25.12.2015 AT 19:34

ОК)

Аноним

01.01.2016 AT 09:23

Макс а что это у тебя доска ничем не обработана? И почему обзол на обрешетке не снят? Или в настоящем каркаснике он приветствуется?

MaximKazakov

01.01.2016 AT 10:45

А зачем там доску обрабатывать? Только если для самоуспокоения. Она там проветривается.
Обзол придется снимать ножом уже по месту, делали обрешетку ночью и ничего не смотрели, а доски разные попадаются, хотя и 1 сорт мамой клянусь(С)

Игорь

13.01.2016 AT 11:55

А почему пленка не до края?

Аноним

13.01.2016 AT 11:57

Спасибо 🙂

MaximKazakov

13.01.2016 AT 12:09

Пожалуйста 🙂

Аноним

13.01.2016 AT 12:14

Подскажите ссылку на норвежский калькулятор.

По конструкции:
– гидроизоляция доводится до края стропил, чтобы конденсат или протечка уходили за пределы кровли, а не сливались в подшивку.
– у вас каково назначение наращивания высоты стропил на краях?
– Коньковый брус при вашей стропильной системе (распорной) не несет нагрузки. Но при другой конструкции (безраспорной) он будет нести нагрузку и его надо считать.
Не могу оставить электронную почту, значит не получу уведомление об ответе, значит есть риск потерять ваш ответ, значит нехорошо 🙂

MaximKazakov

13.01.2016 AT 17:38

Спасибо за внимание к моей крыше!

По калькулятору – он “очень платный”, есть только у знакомого конструктора.

– не всегда, финны делают именно так, чтобы не перекрывать вентиляцию через карниз
– не наращивали высоту стропил нигде, везде контробрешетка из дюймовки стоит
– в данном случае конек несет нагрузку, так как под ним будут опоры 100×100 или 150×80 через метр (подсчитано как раз на норвежском софте под мою крышу)

Не могу пока решить вопросы с комментариями, бьюсь какой день, прошу прощения

Аноним

14.01.2016 AT 01:55

– В случае с мягкой черепицей, действительно, разумно не доводить до конца. При использовании МЧ ее волна образует большую площадь “входных” отверстий вентиляции. Если отверстия не герметизировать паралоном, разумеется.

– “наращивание” нижних концов стропил видно на фото http://karkasgid.ru/wp-content/uploads/2015/12/IMG_20151212_150627.jpg

– Использую сервис Дискуса. Мне кажется удобным. Можно анонимно, можно не анонимно с подпиской. Образец тут

MaximKazakov

14.01.2016 AT 09:45

Дискус я видел, спасибо, подключу и его тогда 🙂

Финны как раз в случае с металлом так делают.

Так это и есть контробрешетка, просто она сделана кусочками по всей длине стропил. А этот кусочек самый короткий

MAXIM

14.01.2016 AT 18:17

Тестирую

MaximKazakov

14.01.2016 AT 19:29

Все ок

MAXIM

14.01.2016 AT 19:42

Спасибо! Установил. Тестирую

MAXIM

14.01.2016 AT 19:58

Вот такая косая стена у меня будет внутри

Victoria

14.01.2016 AT 23:19

А почему косая?

KARKASGID.RU

14.01.2016 AT 23:20

Для красивого дизайна и необычного 🙂 А то все квадратное

vlad50ru

23.04.2016 AT 00:18

У меня стропила стоят на выносах потолочных балок,поэтому карнизная доска доходит до обрешётки.И за пределы кровли вывести гидроизоляцию не получится.Поэтому сделано так же,как у Максима- плёнка не доведена до края стропил на 2 доски.Снег,задуваемый под конёк,скатывается на подшив на пластиковый перфорированный соффит ,где тает и капает вниз на землю.Если подшив из вагонки,то такой вариант,конечно,не пройдёт

vlad50ru

23.04.2016 AT 00:23

Фото из инета и моё

KARKASGID.RU

23.04.2016 AT 16:08

Спасибо за помощь :))

vlad50ru

23.04.2016 AT 22:33

Максим,привет,давно не был на сайте,пришлось заново регистрироваться.Много нового,рад,что информация пополняется,прочитал всё,что нажито.Загрузил вчера 2 фото,а сегодня обнаружил только одно,оказалось,что надо нажать кнопку “посмотреть всё”.Для просмотра это неудобно для тех,кто впервые на сайте.Уж лучше б висело фото “из инета”,оно понятней,и не создаёт прецедентов для вопросов.Тебе удачи в строительстве своего дома и помощи другим людям.

Максим Казаков

24.04.2016 AT 06:31

Спасибо, Влад! Вот даже не знал о такой проблеме( Подумаю
Спасибо большое за постянную поддержку!

sinchr

12.10.2016 AT 21:16

Привет! Подскажи какими гвоздями прибивали стропила к коньку? А то у меня есть ершеные 90мм от нейлера, но что-то я думаю маловаты они…

KARKASGID.RU

14.10.2016 AT 12:58

Привет! Обычными 90 мм. Можно ершеными

Николай

23.10.2017 AT 16:08

Я соткой запасаюсь для строительства пристроя каркасного. Они чуть толще 90.

Maxim Kazakov

03.11.2017 AT 16:41

Ну а зачем 🙂

Аноним

29.10.2020 AT 14:16

Добрый день Максим, подскажите как поступить в моём случае. Планирую сделать надстройку второго этажа. Дом без средней стены, пролет в свете стен 5 метров, стены толщиной 400-450мм снеговой райнон для ХАБАРОВСКА Ii, но ветер где стоит дом сильный и продолжительный. Какую схему крыши выбрать для надстройки? Ферму, наслонную, висячую?

Татьяна

08.04.2024 AT 10:32

Добрый день, Максим! А так же все участники темы! Стоим дом каркасный одни девочки. Подскажите пожалуйста, “чайникам” как не промахнуться. Дом одноэтажный с перерытием над одной частью дома (потолок 2,5 ), гостинная подшивается под стропильную группу. Вопрос как утепляется потолок и скаты крыши, то есть пирог для дома с круглогодичным проживанием?
