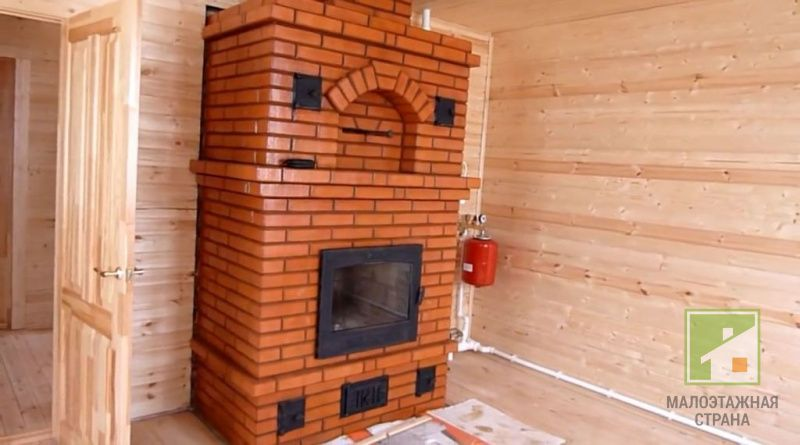

Вставленное изображение (3)

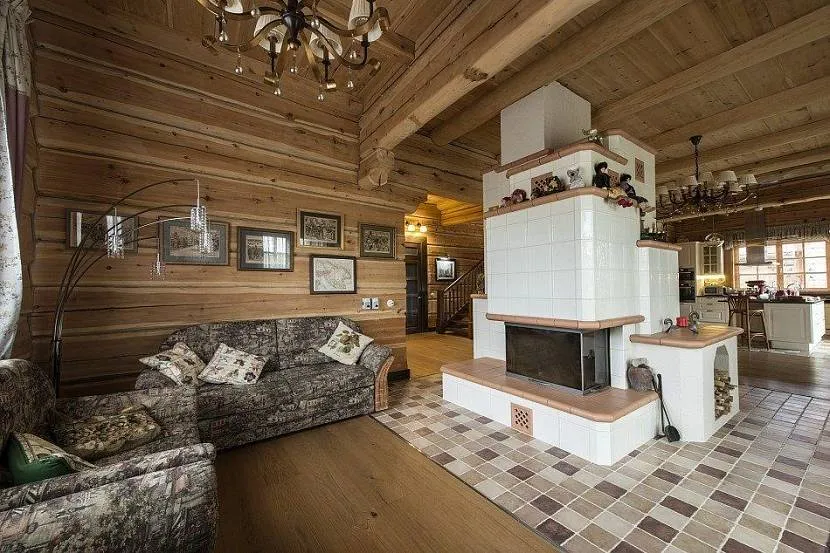

Вставленное изображение (4)

(0)

картинка

печка как на картинке - Голландка . Делается она в общем то за

дня 3-4 а ее материал привозится в прицепе за две ну три ходки

неплохо к ней заказать водяной контур регистр а можно

взять старую батарею чугунную и поставить в расширение трубы дымовой

поближе к топке.

Выставка Домов

Малоэтажная Страна Белая Дача / МО, г. Котельники,

Дзержинское шоссе, вл. 7/7

Алтуфьево / МО, 84-й километр

МКАД, вл3с1

Марфино / МО, г.о. Одинцово

д.Марфино, вл110

ежедневно

с 10:00 до 19:00

8 (800) 333-11-57 8 (495) 215-20-51Заказать звонок

Личный кабинет

0 0

Вернуться назад

Печи для отопления дома с водяным отоплением, особенности устройства и монтажа

Статьи Инженерные коммуникации

01 июля 2021

37518

Время чтения 33 минуты

Прочитать позже

Содержание

Заказать монтаж системы печного отопления

Оставить заявку

Отопление от дровяной печи в богатой лесами России было долгое время единственным способом обогрева жилья. Сравнительно недавно появились альтернативы – газовое или электрическое отопление, каждое со своими преимуществами, которые, однако, стали быстро сокращаться из-за непрекращающегося роста тарифов на энергоносители. Сегодня водяное отопление в частном доме от печи на дровах многими владельцами стало рассматриваться как практичный вариант обогрева загородного дома, имеющий дополнительные выгоды.

Традиции прекрасно совмещаются с технологиями

Источник kelohouse.ru

Преимущества и недостатки печного отопления

Традиционному печному отоплению отдают предпочтение многие жители сельской местности, поскольку оно обладает проверенными временем преимуществами:

Автономностью. Дом не надо подключать к дополнительным коммуникациям, что всегда затратно и хлопотно. Работа системы основана на принципе естественной циркуляции.
Экономией при установке. Оборудование для печи, подключаемой к водяному отоплению, обходится дешевле, чем для других нагревательных систем.
Доступностью топлива. Дрова являются естественным, распространенным и дешевым топливом на большей части страны. Существуют комбинированные печи, позволяющие использовать в работе уголь, торфяные брикеты, кокс.
Экономией при эксплуатации. Некоторые печи (конструкции длительного горения) позволяют существенно уменьшить расход дров.
Экологичностью. Сжигание натурального топлива не наносит вред окружающей природе.
Эстетичностью. Современные дровяные печи способны стать значимой деталью интерьера.

Автономность работы – важная особенность дровяной печи

Источник heaating.ru

Вместе с несомненными плюсами печное отопление обладает и некоторыми минусами:

Сравнительно низкая эффективность. КПД (коэффициент полезного действия) печи будет всегда ниже КПД газового или дизельного котла. Значительные потери тепловой энергии происходят через дымоход.
Постоянное обслуживание. Чтобы система работала бесперебойно, требуется постоянный контроль человека; наладить автоматическую работу невозможно, надо следить за подачей топлива и утилизацией отходов.
Медленный и неравномерный прогрев помещений. Печь хорошо прогреет только ту комнату, где установлена; в дальних уголках просторного дома будет заметно холоднее
Навыки использования. Поддерживать процесс горения в топке сложнее, чем в котле.
Место. Необходимо выделить место для хранения запаса дров.
Пожароопасность. Отдельные части конструкции нуждаются в тщательной изоляции (что особенно важно, если постройка деревянная). Другая сложность – горение невозможно остановить мгновенно.

Для хранения дров придется изыскать место

Источник pinterest.com

Дополнительные плюсы и минусы системы с водяным контуром

Устройство водяного контура дает возможность равномернее распределять тепло по жилью. Печное отопление, дополненное системой водяного контура, характеризуется улучшенными параметрами и дополнительными преимуществами:

Производительность. Система с водяным контуром способна качественно прогреть жилье большой площади. Благодаря высокой удельной теплоемкости вода поглощает и отдает значительное количество энергии, с небольшими потерями при транспортировке.

Размер. Водяной контур имеет малые габариты, в отличие от, например, воздуховодов воздушно-конвекционной системы, которые часто остаются на виду.
Многозадачность. Печь для отопления дома с водяным отоплением с легкостью может справляться с несколькими задачами: поддержанием комфортной температуры воздуха в комнатах, нагревом воды для бытовых нужд и приготовлением пищи.
Качества теплоносителя. Вода – безопасный и доступный наполнитель для домашнего контура.

Визуализация конструкции с большой топкой и водяным контуром

Источник yandex.uz

У использования воды есть минусы, обусловленные ее физико-химическими свойствами:

Высокая температура замерзания. Если в загородном коттедже живут круглый год, водяному контуру ничего не грозит. Если дом зимой пустует, вода может замерзнуть, расшириться и повредить систему. Распространенный выход – слив воды (но тогда усиливается коррозия металлических деталей). Альтернативный вариант, использование антифриза, подходит не всем системам и радиаторам и требует дополнительных денежных вливаний.
Состав воды. Если вода, циркулирующая по системе, имеет повышенное содержание солей, на внутренних частях усиленно образуется накипь и начинается коррозия. Затормозить нежелательные процессы можно добавлением в систему специальных присадок. Обустройство закрытой системы также поможет продлить срок службы водяного контура.

Печь-голландка отличается высокой теплоотдачей и занимает немного места

Источник opalennia.com

Устройство водяного отопления

Системы водяного отопления, устанавливаемые в современных постройках, могут быть реализованы двумя способами. В наиболее распространенной, радиаторной системе, помещения нагреваются благодаря всевозможным радиаторам (батареям). Реже встречающийся вид – система теплых полов. Здесь роль нагревательных элементов выполняют трубы, размещенные в стяжке пола. В число элементов любой отопительной системы с водяным контуром входит:

Генератор тепла. Печь или камин с теплообменником, производящие тепло для нагрева теплоносителя.

Отопительный контур. Система труб, по которым проходит циркуляция воды. В системе теплых полов трубы одновременно являются и нагревательным элементом.
Нагревательные элементы. Основной нагрев комнат осуществляется благодаря радиаторам; их конструкция способствует максимальной отдаче тепла.
Расширительный бак (открытый или мембранный). Он помогает избежать повреждений системы при повышении давления.

Печь с водяным контуром в доме с мансардой

Источник otopleniehouse.ru

Циркуляционный насос. Поддерживает движение воды в системе на должном уровне.
Дополнительные элементы. В зависимости от вида системы, в нее встраивают различные средства контроля и датчики безопасности. Также может присутствовать разнообразная запорная и регулирующая арматура.

Принцип работы системы водяного отопления

Подобная система может работать двумя способами:

На основе естественной (гравитационной) циркуляции воды. Естественная циркуляция воды становится возможна благодаря тому, что удельный вес холодной воды больше (она тяжелее), чем горячей. Такая значимая разница позволяет холодной воде, отдавшей тепло и стекающей по трубам к теплообменнику, вытеснять горячую воду в контур отопления. Главное условие организации такой системы: точка входа холодной воды в теплообменник проектируется ниже точек выхода из радиаторов. Чтобы условие было выполнено, теплообменник стараются размещать как можно ниже, нередко в подвале.

Схема закрытой системы отопления с бойлером-накопителем

Источник petrenco.com

На основе принудительной циркуляции воды. В частных строениях площадью свыше 80-100 м2 система естественной циркуляции становится неэффективной – долго прогревается и плохо регулируется. Проблема решается встраиванием перед теплообменником циркуляционного насоса. Он обеспечивает постоянное движение воды по контуру, позволяет гибко регулировать давление и быстро повышать или понижать температуру обогрева. В зависимости от модели, насос может иметь разные габариты, по-разному встраиваться в контур и издавать шум разной силы.

Об особенностях печей с водяным контуром (ПВК)

Печи для водяного отопления дома на дровах могут иметь различный внешний вид, характеристики мощности и дополнительный функционал. Если они монтируются не в техническом (подвал, котельная), а в жилом помещении (кухня, гостиная), важность приобретает и ее внешний вид. Современная дровяная печь способна вписаться в любой интерьер и стать украшением гостиной. По материалу изготовления печи делятся на три вида:

Кирпичные.
Металлические (используется сталь или чугун).
Комбинированные (как правило, металлическая топочная камера обрамляется кирпичным корпусом).

Видеоописание

О визуализации проекта печи с водяным контуром в следующем видео:

Дровяные печи, встроенные в водяной контур, также можно делить по способу сжигания топлива:

Печи с традиционной топкой. У таких печей объемная топочная камера, куда помещается большое количество дров.
Пиролизные или газогенераторные агрегаты. У таких печей особая конструкция, благодаря которой дрова горят медленно. Во время горения накапливается горючий газ, который затем сжигается в отдельной камере.

Особенностью любой ПВК является теплообменник, который может быть выполнен в виде змеевика, радиатора или котла. На размер и вид устройства влияет объем топки; одновременно, конструкция теплообменника определяет эффективность печи. По организации теплообменника печи делятся на три группы:

Теплообменник встраивается в топку и представляет собой простую камеру (водяной котел) из листовой стали или систему труб. Такой способ уменьшает емкость топки; также существует опасность повреждения (протечки или взрыва при перегреве).

Пиролизная печь отличается высоким КПД и экономностью

Источник pechivdom.ru

Теплообменник размещается по периметру топочной камеры или в дымоходном канале (тогда он называется трубчатым плоским регистром), что увеличивает КПД системы. Такие ПВК более технологичны, стоят дороже и не подходят для использования в гравитационных системах. Если возможны перебои с электричеством, для циркуляционного насоса потребуется автономное питание.
Печи пиролизного типа, где теплообменник находится рядом с камерами, заполненными горячим газом. Оборудование печи отличается сложным устройством и самым высоким КПД, энергия эффективно поглощается теплоносителем (водой), дым из печи выходит еле теплым. Для полноценной работы пиролизных конструкций важно качество изготовления и используемая при этом сталь.

Видеоописание

О проекте отопительно-варочной печи в следующем видео:

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменника

Источник ogon.guru

Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

Видеоописание

О кладке кирпичной печи с водяным контуром в следующем видео:

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

Изготовить теплообменник и дважды проверить его качество – до и после установки.
Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, составляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменника

Источник 36doors.ru

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системы

Источник yandex.ru

Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

Заключение

Устройство водяного отопления от дровяной печи становится все более частым выбором в частном домостроении. Кирпичная печь, сложенная профессиональным печником и грамотно встроенная в систему, будет эффективной конструкцией, выполняющей все возложенные на нее задачи, от утилитарных, до эстетических.

Ответы на самые часто задаваемые вопросы

Печи для отопления дома с водяным отоплением, особенности устройства и монтажа

В чем плюсы и минусы печного отопления с водяным контуром?

Главный плюс — равномерный прогрев всех комнат за счет радиаторов, а не только зоны около печи, при экологичности дровяного отопления частного дома. Основные минусы включают инерционность системы, необходимость регулярной топки и риск закипания теплоносителя при перегреве. Также система требует постоянного контроля со стороны владельца.

Что лучше залить в систему отопления дачи, чтобы она не замерзла?

Для периодически отапливаемых дач оптимально использовать специальный антифриз (пропиленгликоль), который безопасен для жилых помещений. Обычная вода при замерзании разорвет трубы и радиаторы, поэтому ее придется сливать перед каждым отъездом. Автомобильный тосол использовать категорически запрещено из-за его высокой токсичности при испарении.

Какой расширительный бак выбрать для печного отопления?

Для систем с естественной циркуляцией устанавливают открытый бак в самой высокой точке системы, что упрощает выход воздуха. В закрытых принудительных системах монтируют мембранный бак для печного отопления, объем которого должен составлять не менее 10% от общего объема теплоносителя. Мембранный бак компенсирует температурное расширение воды и поддерживает стабильное давление.

Зачем нужен циркуляционный насос в отоплении от печи?

Циркуляционный насос обеспечивает принудительное движение теплоносителя по трубам, что ускоряет прогрев помещений и выравнивает температуру на всех радиаторах. Это позволяет использовать трубы меньшего диаметра и прокладывать их с меньшим уклоном. Кроме того, принудительная циркуляция существенно снижает риск закипания воды в теплообменнике печи.

Как сделать гравитационное отопление от печи без насоса?

Для создания гравитационной (самотечной) системы необходимо использовать трубы большого диаметра (от 1,5–2 дюймов) и прокладывать их с обязательным уклоном не менее 5-10 мм на погонный метр в сторону движения воды. Разгонный коллектор на выходе из печи должен подниматься вертикально вверх для создания нужного давления. Такая система полностью энергонезависима, но сложнее в монтаже и имеет ограничения по длине контура.

Можно ли подключить теплый пол к дровяной печи?

Да, подключить теплый пол от дровяной печи возможно, но только через смесительный узел с трехходовым клапаном и аккумулирующую емкость (буферный бак). Температура воды в печном контуре часто превышает 80 °C, тогда как для теплого пола требуется не более 40 °C. Буферная емкость сглаживает пики температур и защищает трубы теплого пола от расплавления.

Как повысить КПД и эффективность дровяной печи?

Для повышения эффективности используйте сухие дрова с влажностью менее 20% и своевременно очищайте дымоход от сажи. Установка водяного экономайзера на дымоходную трубу позволяет отбирать тепло уходящих газов. Также целесообразно использовать режим длительного горения (тления), правильно регулируя подачу воздуха с помощью шибера и поддувала.

Что лучше: печное отопление с водяным контуром или газовый котел?

Газовое отопление значительно комфортнее, так как работает полностью автоматически и не требует постоянной заготовки дров и чистки золы. Однако подключение к магистральному газу стоит дорого, а в некоторых регионах технически невозможно. Автономное отопление дома дровами с водяным контуром дешевле на этапе установки и является лучшей альтернативой при отсутствии газификации.

Как защитить трубы и теплообменник печи от накипи и коррозии?

Чтобы избежать коррозии труб в системе отопления, используйте специально подготовленную дистиллированную воду или качественный теплоноситель с антикоррозийными присадками. Для снижения образования накипи в теплообменнике минимизируйте подпитку системы свежей жесткой водой из скважины. Также полезно установить грязевые фильтры и магнитные преобразователи воды на входе в печь.

От чего зависит цена на печь с водяным баком?

Стоимость печи с водяным контуром напрямую зависит от материала теплообменника (нержавеющая сталь дороже, но долговечнее конструкционной) и общей мощности оборудования в киловаттах. На цену также влияют бренд производителя, наличие конфорок или варочной панели, а также объем встроенного водяного бака. Бюджетные стальные печи обойдутся в разы дешевле чугунных моделей с панорамным стеклом.
