Самое привычное освещение – обычная лампочка – лампа накаливания. Светит во все стороны, глаза не слепит, все видно. Ну вот только надо напряжение 220 вольт, или 110 если у кого остались.
То что важно и что не укладывается в научные таблицы – свет теплый, как у солнышка. Только маленького. Солнце то дает не только свет а еще тепло.

* Светодиоды никогда не заменят обычные лампы, свет у них какой то неживой и холодный. Гнилушка ночью в лесу. А лампы дневного света чуть – чуть теплые. Не мое это, бабушка такое высказала.
И ведь верно получается, и очень часто используется даже, теплицы например греют лампами и без них растения плохо растут, там специальные чуть меньшего накала, от них больше тепло идет чем свет.
Заменяют уже, с 1999 года много уже поменялось, уже есть не сиреневатого а желто-белого оттенка и ярче в раз 20.

Натриевая лампа и ртутно – кварцевая, ДРЛ – это уличное освещение, свет у них яркий, но и мощность в несколько раз больше нужна, по сравнению с обычной лампой. Вот для их замены как раз очень даже подойдут светодиоды, и обогревать улицу не надо. Ртутная кварцевая лампа высокого давления – до 100 атмосфер есть – очень неплохой по характеристикам источник света, только мощность большая нужна и покрытие специальное – часть света которая ультрафиолет очень вредна для глаз и вызывает ожоги, и загар тоже – в солярии применяют. Очки защитные надо.

Если есть электрика – то однозначно первый вариант, обычная лампа, или ее более современный вид – точечный светильник на 12 вольт. Надо электронный преобразователь на 12 вольт а лучше обычный транс с тороидальной катушкой – неубиваемая вещь и не создает помех электронике, в Москве продается на Митинском рынке. Галогеновая лампа на 12 вольт с трансформатором может работать годами, после ремонта сделанного 11 лет назад заменили 3 то ли 4 лампочки за все это время, из больше чем десятка работающих, из них 2 в ванной на них может попала вода. Часть включается через диммер который до транса, регулировать можно яркость, вся электрика тихонько спряталась под подшивной потолок.

Вот только сберегать копеечку не сильно получится – такой теплый свет стоит денежку, 12 лампочек это 600 ватт. В центре кольца звездное небо – как окно в потолке, 4 более яркие лампы дневного света – типа Т4 вроде – T5 все таки это маленькие и ночник из 4 сиреневых светодиодных светильников, эти из Икеи они очень дорогие – только тогда появились. Звездочки покрыты люминесцентной краской белой чуть зеленоватой – на белом их не видно, а в темноте светятся. Лампа дневного света (fluorescent) дает как раз белый свет для светонакопителя – там нужна высокая цветовая температура – 4500 градусов у ламп дневного света.
Галогенки чуть ярче и светлее обычных ламп, там спиралька греется до 2600 а не 2400, есть и до 3000 но такие лампы для сьемки кино только используют – они работают часов 20 всего и перегорают. Вольфрам испаряется быстро а при 3800 плавится. Чем выше температура тем ближе к солнечному свету, у Солнца 6000 градусов. А 8000 уже черезчур, голубой синий оттенок как дуга электросварки, много невидимого ультрафиолета который обжигает, такая температура только у газового разряда. Огонь ацетилена в кислороде 3800 градусов – ярко зелено-голубой факел.

* почти без научных таблиц – объяснение про светодиоды.
что такое спектр излучения и как его приблизить к солнечному,
почему карбидка светит ярче чем 3-ваттый светодиод, точнее освещает все вокруг лучше, почему ночью или в темноте совсем не различаются цвета. Цветовая температура – что это такое и как выглядит.

про шахтерскую лампу (карбидку)

лучше всего свет как выяснилось если отверстие в жиклере не больше 0,4 0,5 мм, не коптит тогда и ярко светит, а еще лучше если плоская щель и язычок пламени широкий. Расплющить форсунку от зажигалки – которая из латуни, вместо круглого отверстия 0,7 мм будет узкая щель 0,2 -0,3 мм.



джучи21 February 2016 – 22:55



Галерея джучи
Изображения джучи

PipPipPipPipPipPipPipPip
5377 сообщений

Просмотр сообщенияgen53 (21 February 2016 – 01:32) писал:

Детонирует!

В теории, при особо благоприятных условиях. С карбидом и ацетиленом во всех его видах ( газосварка) знаком давно,( около тридцати лет) и слава Всевышнему о детонации читал только в книжках. А вот по кислороду на керосинорезе пару раз “”обратку”” ловил :vava: В тех объемах , что в ацетиленовой лампе ацетилен абсолютно безопасен.

Цитата

Вы цитируете только обрывок

чтобы меньше места текстом занимать , просто как ссылку на сообщение.

Сообщение отредактировал джучи: 21 February 2016 – 23:09

post_id_3103669



#49

ivolovech22 February 2016 – 02:58

3-ий разряд



Изображения ivolovech
PipPipPip
113 сообщений

Город:Ловеч, България

Как изобрели дешевлий способ получения ацетилена и началос искат ему приложения. Долгое время в шахтерсъва използвали такие лампочки.И не толка там а и в домаш для освешение комнати и улиц. Сами по себя они наполна безопасн*е но в угледобивнах где вероятност скопления гремучего газа опасност взрива болшая но все так и применяли. В спелеоологии и до сих пор применяются рядосм со всей новости светодиодного осветления и нових високоемкостних акумулаторов. Приемушество карбидних ламп в том что горючее /карбида/ в малом обеме и веса дает самое болшое количества света из всех известних других светоисточники. А отходов спокойна можна бросат не загрязнят природа /известняк/. А все батарейки и акомуляторов нада таскат с себе и в обратном пути. А и цена карбида копейки. Такие лам до сих пор производят.
Вот одни от последние модели шахтерски ламп применяемие у нас в прошлое. Левая моя первая самоделка. А ета сделана из авто филтр для масла двигателя.

Первоначална жиклер* делали из свинца с прямами отверстия. Потом начли делат с два встречюшие се под углом. А позже из керамики пока не довели до изкуства создат самой хороший пламен для света.
В середине где конусная резба оригинал из прошлого века а осталн*е мое производства :)

Я ничего не изобрел а скопировал что делали америкосов. Секрет в том что там нет остверстия а особой по форме доволно болшой щель и при встреча газа получается очен плоский пламен. Он не засоряется так легшче и практически не изнашивается и можна ползоватся с годом. С моем русски трудна обяснит вам какой там щель и попробовал сделат несколко макро семки.

Прикрепленные изображения
http://www.chipmaker.ru/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=3874035
http://www.chipmaker.ru/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=3874036

Автор темы   gen5322 February 2016 – 09:25

2-ой разряд







Светодиодный драйвер для выращивания растений

(это такие розовые лампы – “для выращивания конопли” они же фитолампы самодельные своими руками)

на итальянском – не перевожу понятно. Только несколько комметариев – они ниже -есть вариант 10 светодиодов последовательно и тогда 24 вольта.

10 светодиодов по 3 ватта как автор считает 1000 люмен, они сиренево фиолетовые – спектр красный и синий. 665 455 нм.

чуть расшифровка все таки – блок включен понижайкой поэтому две группы по 5 последовательно светодиодов.

я не пожалел бы 0.8 провод и намотал бы транс – скрутив в косичку в 4 провода. В результате можно параллельно все и всего 10 ампер 3.3 вольта. Светодиоды на хороший радиатор! Измерить для ограничителя тока 10 ампер можно токоограничивающим резистором – в разрыв провода от 7 к 6 лапе MC34063 надо добавить резистор 0.04 0.03 ома сделав его из проволоки полмиллиметра медной это несколько витков примерно 12 см в длину кусочек. При этом отрегулировать выходное на 3.3 вольта ( 1.25V sul pin 5 – делителем просто из 2 резисторов) а резисторы измерителя тока не надо – соединить напрямую. Для проверки подключить лампу галогенку на 60 ватт и все напряжения и токи замерить – на лампе должно быть 3 вольта чуть красноватая. Можно транзистор на 40 ампер IRFZ44N КП812Б и просто катушку дроссель в 3 – 4 провода 0.8 на большом колечке из феррита 3-4см. Это при правильной сборке увеличтт КПД до 95 процентов.

Это очень экономичная схема для мощных светодиодов используя MC34063 – КПД 90 проц.

  • выращивайте клубнику как известный политик или цветы а из конопли только канаты веревки получаются

Vai al contenuto principale

NE555

NE555 ELETTRONICA PER TUTTI

Cerca

Menu principale

Navigazione articolo

← PrecedenteSuccessivi →

DRIVER LED PER COLTIVAZIONE IDROPONICA

Pubblicato il da ne555

Schema per Realizzare un Controllo di Potenza per LED Full Spectrum per Coltivazione Idroponica o in Serra Indoor…



INTRO

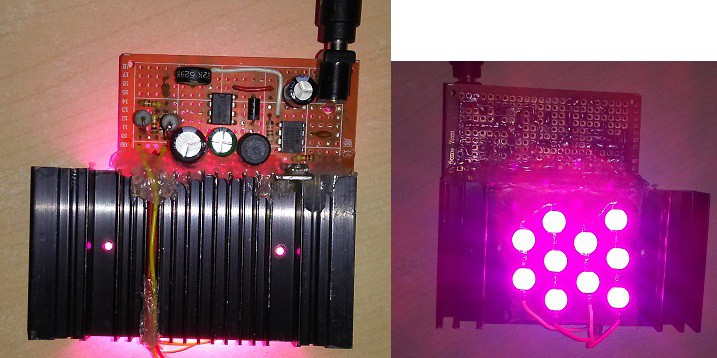

Il seguente articolo illustra come realizzare una lampada LED dalla potenza di 30W in grado di creare una luce adatta allo sviluppo vegetativo di piante in coltivazione idroponica, serra indoor oppure per un altro qualsiasi utilizzo dove la luce solare non è sufficiente. In particolare è stata pensata per una piccola serra utilizzata per far crescere rapidamente piantine in semenzaio prima del trapianto diretto in terra. In particolare è adatta per una pianta singola oppure per un semenzaio con 200 piantine circa.

30W a LED equivalgono circa a 300W di lampada ad incandescenza oppure di neon per coltivazione. Vengono usati 10 LED da 3W con luminosità di 100 Lumen l’uno, per un totale di 1000 Lumen. Lo schema permette la regolazione della potenza da un minimo di 3W ad un massimo di 30W.

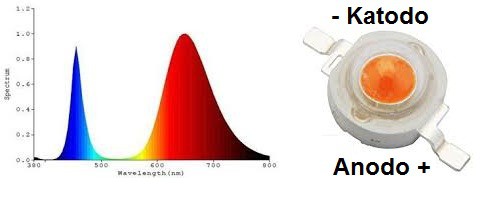

I LED usati hanno il seguente aspetto:

Lo spettro dei LED Full Spectrum ha due picchi, uno nello spettro del colore rosso, a 660nm (nanometri) e l’altro nel blu alla lunghezza d’onda di 455nm. Questi due picchi sono i picchi di assorbimento della fotosintesi clorofilliana, quindi questo LED è molto efficiente visto che non emette luce non utile alla fotosintesi. La combinazione di rosso e blu forma il colore viola, infatti questi LED emettono una luce viola.

Questi LED hanno una caduta di potenziale tra anodo e catodo che va da circa 3.2V a 3.4V con una corrente massima continua di 800mA, serve quindi un driver con corrente costante. Inoltre i LED essendo 10 vengono connessi in due gruppi da 5 in serie l’uno con gli altri e poi questi due gruppi da 5 LED in serie sono connessi in parallelo.





SCHEMA

Bisogna collegare 5 LED in serie collegando gli anodi con i catodi, bisogna saldare due fili ai capi della serie di LED connettendo quindi i fili all’anodo del primo Led della serie e al catodo dell’ultimo LED della serie. Bisogna fare poi la stessa cosa per gli altri 5 LED ottenendo quindi due gruppi di LED. Bisogna montare poi i LED su un dissipatore con alette per migliorare le loro prestazioni ed evitare che si brucino.

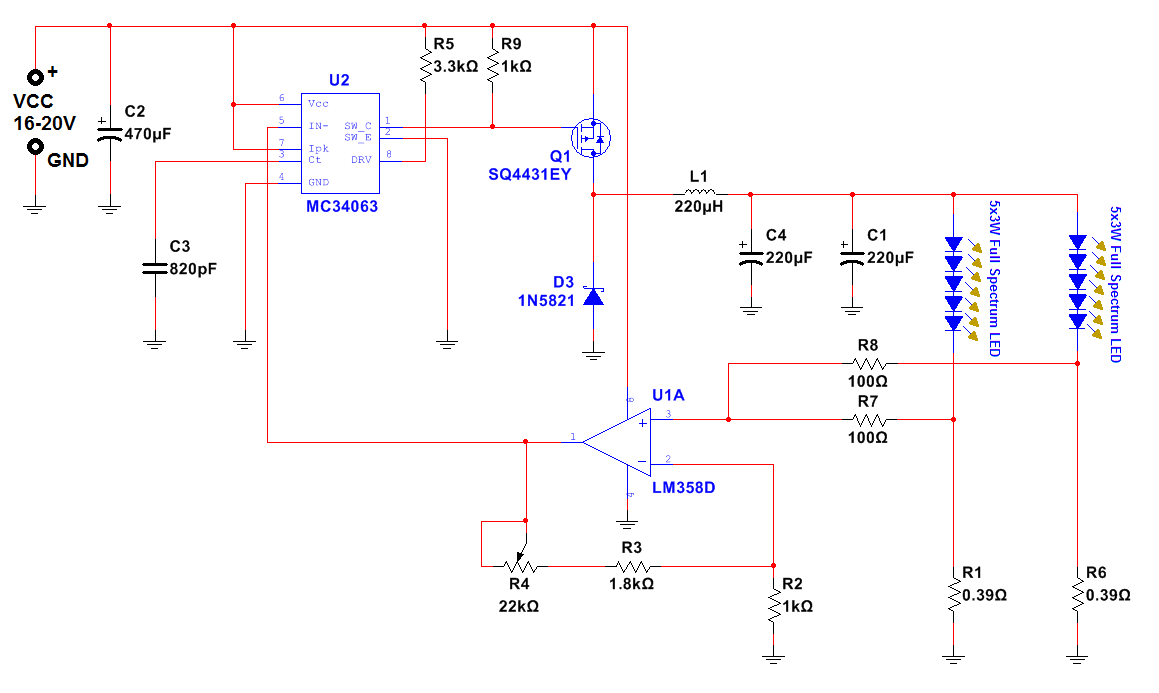

Lo schema del driver e la connessione dei due gruppi di LED è il seguente:

Si va a realizzare un DC-DC Converter in configurazione step-down con controllo sulla corrente assorbita. Il controller DC-DC Converter è l’integrato MC34063 che riceve il valore della corrente assorbita e controlla il Mosfet Q1. Il Mosfet Q1 deve essere un Mosfet a canale P con tensione VDS superiore a 30V e corrente di almeno 5A. La capacità di gate deve essere molto piccola, minore di 40nC.

Il Mosfet Q1, D3 (Diodo Schottky da 3A con tensione massima superiore a 30V), L1 , C4 e C1 formano il convertitore Step-Down che limita la corrente a quella voluta.

Il sensing di corrente si fa grazie ad R1 ed R6, in queste due resistenze scorre la corrente dei due rami dei LED rispettivamente. Questa tensione generata sulle resistenze di sensing giunge tramite R8 ed R7 all’amplificatore non invertente formato da R2, R3, R4 e U1A.

Questo amplificatore ha un guadagno regolabile, da 2.8 volte ad un massimo di 24.8 volte. Considerando che R1 ha un valore di 0.39 e che il controller MC34063 controlla il Mosfet in modo tale da avere 1.25V sul pin 5, i livelli di corrente vanno da un minimo di 130mA (I=1.25/(24.8*0.39)=130mA) ad un massimo di 1.1A   (I=1.25/(2.8*0.39)=1.1A). In generale la corrente di uscita sarà I=1.25/(G*Rsensing) quindi Rsensing = 1.25/(I*G) ovvero la resistenza di sensing è data da 1.25 diviso la corrente voluta per il guadagno dell’amplificatore.

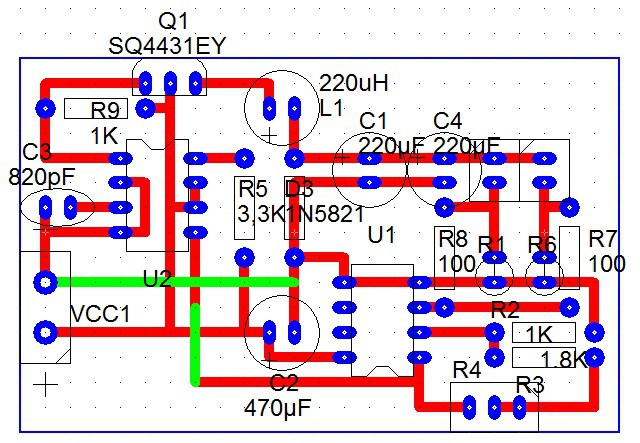

Il PCB dello schema ha il seguente aspetto:



DOWNLOAD

Potete scaricare la simulazione del circuito con MULTISIM14 al seguente LINK!!!



Questo articolo è stato pubblicato in EFFETTI LUMINOSI, SCHEMI da ne555 . Aggiungi il permalink ai segnalibri.
